WD seri
5-Axis Dynamic Cutting/Industrial-Grade Precision/Premium Drive System Çok Materiyal İşbirliği/Çarpışma Kaçınılması
WD seri Tehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Görüntü

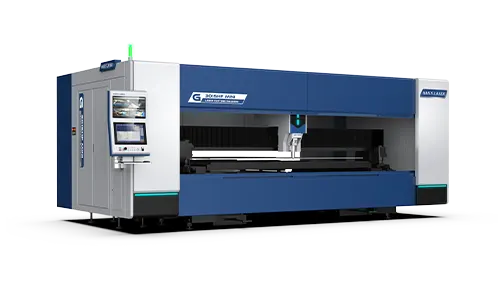

WD-Series 3D 5 Axis Laser Cutting Machine
WD-Serisi, 3 boyutlu termoformlu parçalar ve karmaşık geometriler için yüksek etkileşimli işlemler için mühendislik edilmiş, büyük bir ışık yapısıyla 5 aksi lazer kesme sistemi. Tam olarak yeryüzü aletlerle/çatlaklarla eşleştirilmiş, yüksek precizit lineer rehberlerle ve üst katı iletişim komponentlerle (motorlar, azaltıcılar), yüksek güçlü çelik, kirli çelik, titanium ve aluminium sakatları gibi materyaller için yüksek hızlı kesme (±0,05mm doğruluğu) sağlar.

Aşağıdaki Keçip Baş Taşımı



Kafasının ağırlığı 45 kg'den 30 kg'den azından azalır. Kafasının genel performansını %15'e geliştirir.



3 boyutlu Uzay Çarpışması Kaçırması



Bir aksi 360° koruması ile karşı çarpma modunu gösteriyor.

W aksi yüksek mühürlenmiş toz kanıtları yapısıyla ekipmektedir, lenslerin hizmetini zor çevrelerde uzatır.

Bu özellikler dinamik performansını geliştirir, ekipman stabiliyetini geliştirir ve operasyon maliyetini azaltmaya yardım eder.

İş Ortamı Arkadaş



Yüksek Etkinlik Dust Çıkarması: Direkt hava ördek bağlantısıyla birleşmiş bilgisayar yakın koleksiyoncu, direkt hava ördek bağlantısıyla direksiyonsuz çıkarmayı sağlar.

İkili Koruma: Emisyonları azaltırken topraktan değerli komponentler (<5mg/m ³), ekofriendly operasyon ve işçi güvenliğini terfi eder.

Yüksek Stability



Han'in Laser tarafından geliştirilen özel U şeklindeki temel düzenleme yapıs ı, operasyonlar sırasında bozulma riskini azaltıp makine yatağının güçlüğünü s a ğlayan büyük bir bölge sağlar.



İki Güvenlik Koruması



• İş parçaları yükleme ve yükleme sırasında çalışanların güvenliğini sağlamak için güvenlik güvenliğini ve güvenliğini sağlamak için eşleştirildi.

• Bu özellikler çalışma akışı etkinliğini koruyarken güvenli operasyonu sağlıyor.

Çift Rotary Tablo



· Masa yüksek etkisizlik operasyonu için rotasyon değiştirme mekanizması ile çalışıyor.

· Düşürme bölgesinde güvenlik bağlaması yükleme ve yükleme sırasında operatör güvenliğini sağlar.

· Güvenli ve uygun çarpma bağlantılarını sağlamak için hava hattı bağlantısı blokları ve uçak bağlantıları ile eşleştirildi.



Mükemmel Kant Kontrol İşlemleri



• Makine, köşe kesme sürecini daha iyi kontrol eder.

• Laser gücü hızlı değişikliklerle ayarlanır, neredeyse küçük kesimleri ve üst kenar kalitesine ulaşır.

Çok hızlı.



• X-aksi ışık ağırlığı %25'e düşürülür, hafif ışık ışıkların gücünü arttırır.

• Bu geliştirme hareket kısmlarının dinamik performansını geliştirir.

•Toprak çevresindeki koltuğun örtüsü, bağışlanma bölümlerini, sürekli ve hızlı operasyonu sağlayarak bağışlanma bölümlerini bağışlamaktan koruyacak.

Bölüm kapasitesi
12 mm Açık Çelik
12 mm Açık Çelik
12 mm Açık Çelik
12 mm Açık Çelik
Tehnik Veri Örneği
* Sadece referans için, tüm veriler gerçek teknik belgelere uygulanır.

WD Serisi

Laser Kaynak Güçü

X- aksi yolculuğu

Y- aksi yolculuğu

Z- aksi yolculuğu

Tek aks hızı

akselasyon

Konum precizitesi

Konum precizitesi

Dönme aksi C eksi

Oscilasyon aksi A aksi

CNC kontrol sistemi

Başını kesiyor.

Workbench

Çalışma bankası değiştirme zamanı

3000w ⁄ 4000w ⁄ 6000w (seçeneksel)

3000mm

1500mm

650mm

100m/min(X aksi 120m/min ulaşabilir)

1.0g(1.2g'e ulaşabilir)

±0,04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han'in son kesme kafası

Dönüş düel istasyonu çalışma bankası

2. 5

3000w ⁄ 4000w ⁄ 6000w (seçeneksel)

3100mm

2200mm

650mm

100m/min(X aksi 120m/min ulaşabilir)

1.0g(1.2g'e ulaşabilir)

±0,04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han'in son kesme kafası

Dönüş düel istasyonu çalışma bankası

4. 5

3000w ⁄ 4000w ⁄ 6000w (seçeneksel)

4000mm

2500mm

650mm

100m/min(X aksi 120m/min ulaşabilir)

1.0g(1.2g'e ulaşabilir)

±0,04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han'in son kesme kafası

Dönüş düel istasyonu çalışma bankası

5. 5
