GIANT Serisi
20kW/30kW Çift sürücü büyük yapı, modüler kesme platformu
GIANT Serisi Tehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Görüntü

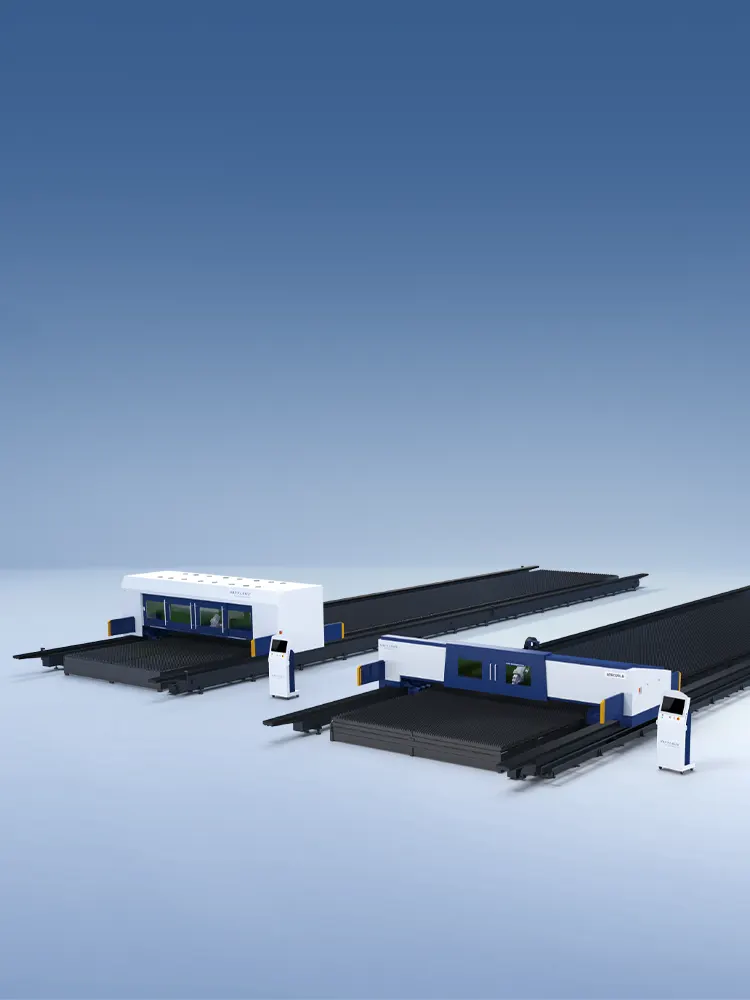

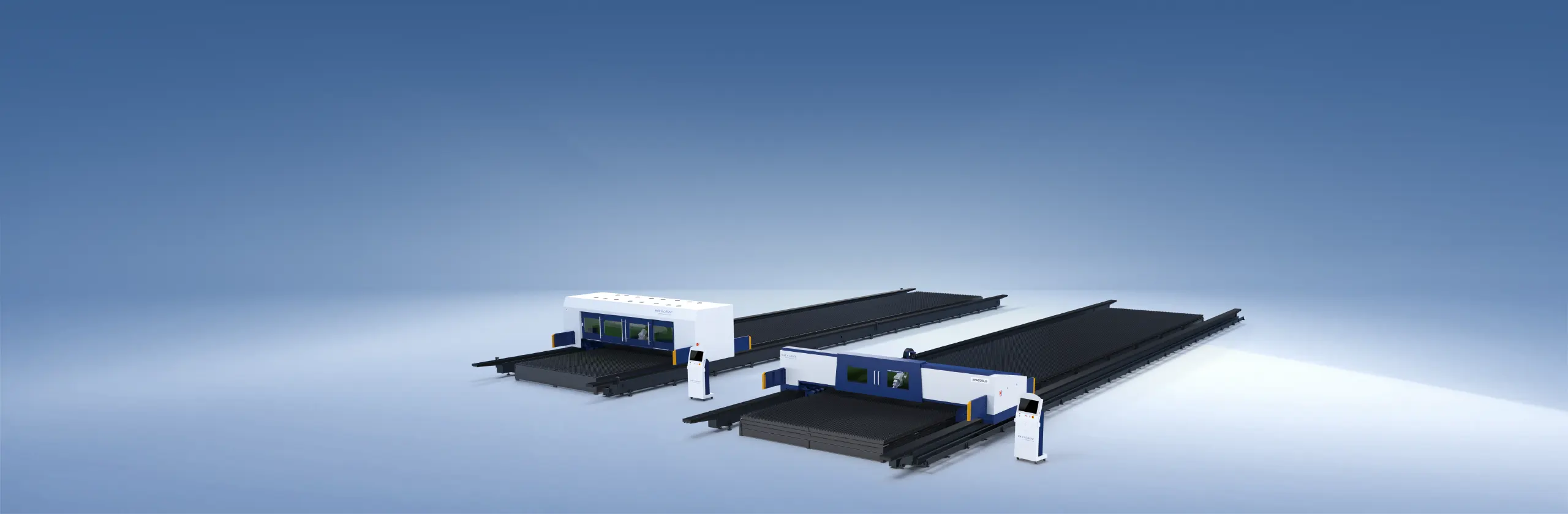

Ultra Büyük Format Laser Fiber Kesin Makinesi
Bu ikinci sürücü büyük lazer kesicisi, ytterbium tabanlı fiber lazer teknolojisi ile birleştirir, düşük mal 24/7 operasyonu için %35 elektro optik etkinliğine ulaştırır. En iyileştirilmiş sürücük yapısı, dengelenmiş inertsiya sıcaklık oranı ile dengelenmesini sağlar, modüler yarı yönetici tasarımı sürekli endüstriye üretimi için uyum sağlamlığını geliştirir.

Yüksek Etkinlik Stable Fiber Laser Keçim Sistemi



• Çok düşük operasyon maliyeti, güzel stabilit ve güçlü uygulanabilir.
• Çift sürücü büyük yapı, yüksek sıcaklık değerlendirici, yüksek değerlendirici, mantıklı inerci ve sıcaklık ilişkisi ile ekipmiş, makine aracının stabil işlemini sağlayan;
• Fiber lazeri, sanayi sürekli üretimin ihtiyaçlarını yerine getirmek için yarı yönetici modüler ve redundant tasarımı kabul ediyor ve günde 24 saat sürekli çalışıyor.
• Fiber lazeri nadir elementi ytterbiyumu ışıklı materyal olarak kullanır, elektro-optik dönüştürme oranı %35'e kadar, daha düşük karbon ve ekonomik yapar.

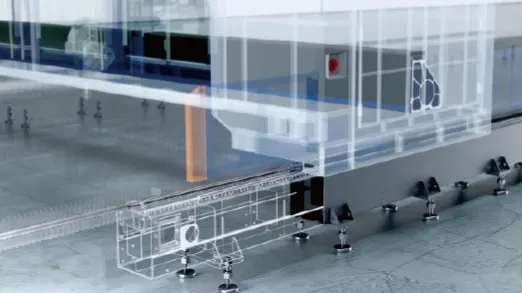

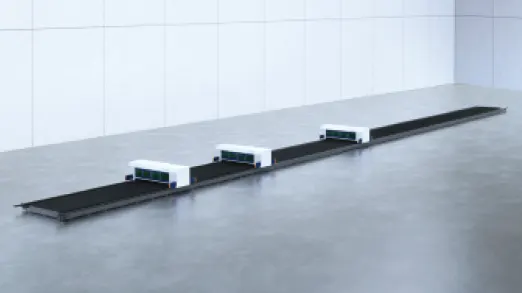

Modüler Keçim Platformu

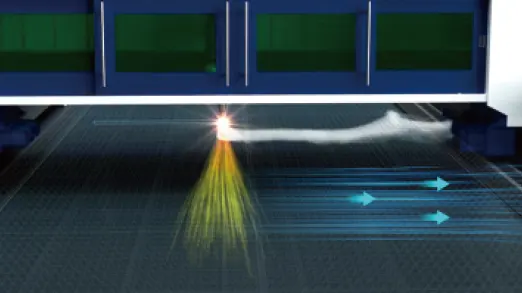

Modüler toplantısı, çalışma masası makine yatağından tamamen ayrılır, yüksek güç lazer kesmesinde ve yüklenmek ve yüklenmek sırasında şok ve vibracyonlardan kaçırır.

Makine Yatak



• Yüksek güçlü ve büyük bölüm yapısını kabul ediyor, ve çelik tabağı sıkıştırılmış, içerisinde kaldırılmış. Sonuç eleman analizi (FEA) ile optimizasyon yaptıktan sonra, iç yatay ve dikey kemerlerle yatıştırılır;
• Yüksek kaliteli çelik kullanılması, çarpılmış, zor makineler, vibracyon yaşında, Japon Mitsubishi makinelerin araçlarıyla bitmiş ve sonunda kesinlikle kırpılmış.
•Bu şekilde sonunda çok yüksek bir değer sağlamak.

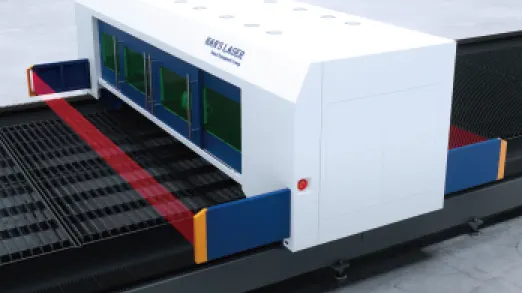

Makine Aracı Koruması



Acil durum düğmesi değişiklikleri iki tarafında kısıtlık ışığının önemli konumlarında yerleştirilir ve mekanik değişiklikleri her eksinin yolculuğunu her iki tarafta kontrol etmek için kullanılır. Aynı zamanda, makine araç hareketinin güvenliğini etkili olarak sağlamak için buffer aygıtları kullanılır.

Ekstra Aluminum Beams


• Format genişliği 4,5 m altındayken, yüksek sağlık çıkarılmış ışığı kabul edilir, sonlu elemente analizi ile optimize edilir. İçindeki mağara, iç ve dış stresimi etkili olarak dağıtmak için tasarlanmış, daha hafif bir yapı ve dinamik performansı geliştirmek için.

• Ateş ve pallet arasındaki bağlantı değişik operasyon koşullarında uzun süre boyunca istikrarlığı sağlayan bir teleskop yapısı ile uyum sağlamış.

Otomatik Backlash Kompensasyonu


X aksinin sol ve sağ tarafından da otomatik anti-sıçrama mekanizması ile birleştirildir. Bu sistem, büyük biçimdeki uygulamalar içinde tam bir alet yarışmasını sağlar ve uzun uzakta iletişim doğruluğu sorunlarını çözer, genişletilmiş operasyon alanların arasında pozisyonal stabiliyeti arttırır.

Tehnik Veri Örneği

GIANT Serisi

Laser Güçü

Bölgeyi kesmek (X × Y)

Doğrudan yerleştirme

Konum Doğrusunu Tekrarla

Max Cutting Speed

Hızlandırma

Makine ağırlığı

Ölçüler (L×W×H)

20kw/30KW

8000mm × 3000m

X eksi: ±0.07mm

Y aksi: ±0.05mm (tam uzunluğu)

X eksi: 0.05mm

Y aksi: 0.05mm(tam uzunluğu)

70m/min

0.7G

yaklaşık 5,6 tonlar

12 m × 4.9m × 2.1m
