H Beam Laser Cutter
Han'in Laser Akıllı Equipment Grubu bağımsız yenilemeye katılıyor, ışık kaynağının temel teknolojisine sahip, CNC sistemi, fonksiyonel komponentlere benziyor.
H Beam Laser Cutter Tehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Görüntü

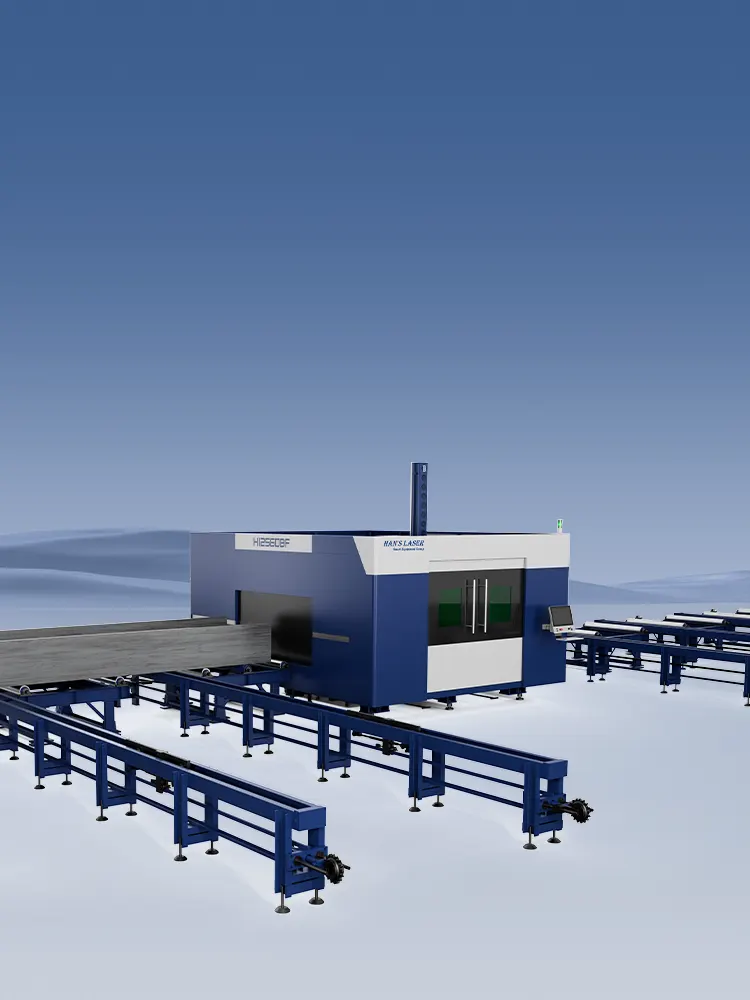

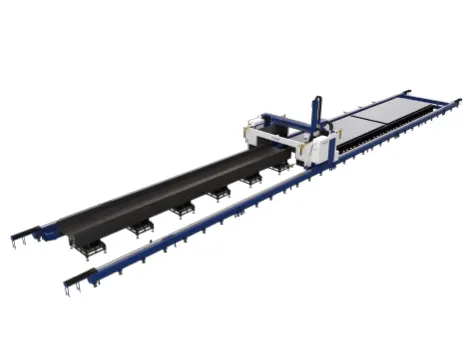

H-ışık lazer kesme sistemi, tamamen otomatik ile endüstri etkinliğini yeniden belirliyor.

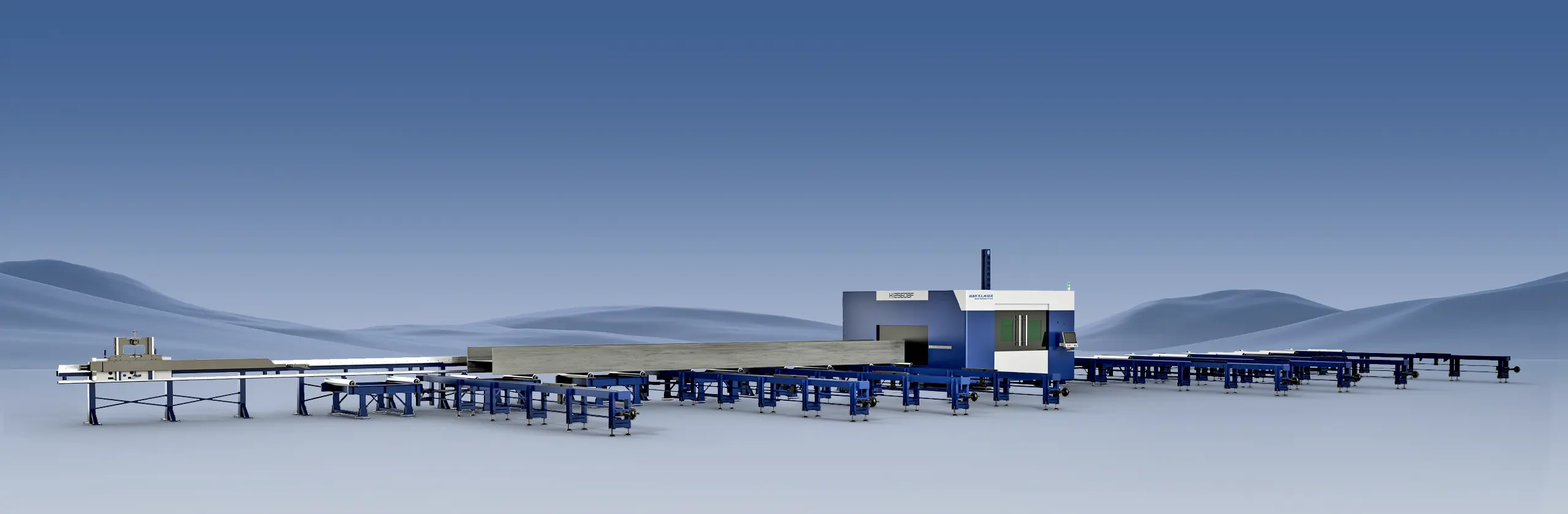

Bu tamamen otomatik sistem, iki istasyon yükleme/yükleme ve sıfır kuyruklama kesimleri olan 12m H ışığı süreci. 5-aks bevel kesmesi (B±45°, C±90°), servis çarpması ve düzgün, sonrası kesilmesi için 30kW gücü. 70m/min'de 1250×600mm boyunca profilleri kullanır, yapısal çelik ve plate fabrikası için ideal. Kompakt, hızlı ve endüstri talepleri için uygulanabilir.

Eşleşmeyen Otomatik



• Tam otomatik yükleme ve yükleme, sürekli yükleme ve operatör bağlılığını azaltma sağlaması.

• Birçok H-ışığı otomatik yüklemeyi ve yüklemeyi destekle;

• Her port ve grafiklerle kesilmiş sıfır kuyruğu uygulayın;

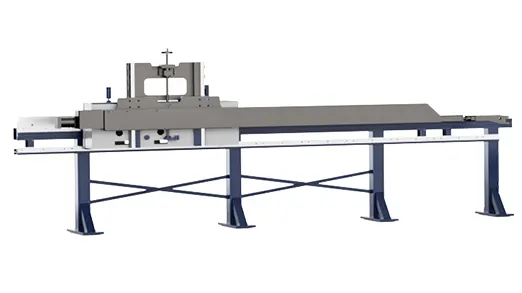

Clamping ve Servo Feed-in



İş parçalarının tam pozisyonu



Besleme çabuk bölümünün çeliğine yaklaşır, ve işin parçasını keşfettiğinde çarpma, çarpma ve H ışığını kesme sırasında tam ve stabillik sağlamak için H ışığını sınırlar.



3D Keçim



B eksi ±45°, C eksi ±90°.



Bu yetenek müşterilerimizin sofistikli ve ayarlanmış çelik kesmesi çözümlerini teklif ediyor, yüksek değerli metal işlemleri gereken industrilerin operasyon mükemmelliğini geliştirir.

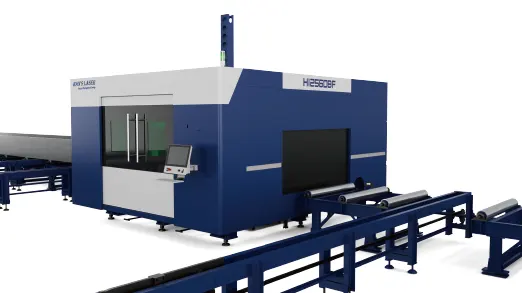

Laser Güvenlik



Tam kapalı kesme Ortamı

Kalın çarşaf metal koruması kapısıyla eşleştirilmiş. Laser koruma seviyesi üretim güvenliğini sağlamak için yüksektir.

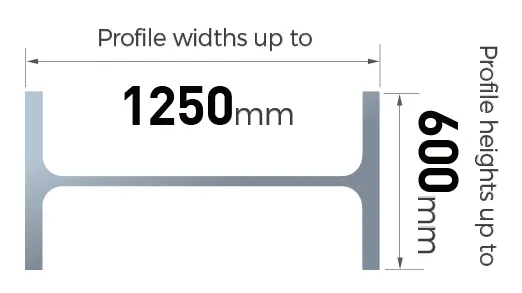

Geniş İşleme Rangi



• Profil genişliği 1250mm kadar;

• Profil yükselmesi 600mm kadar;

• Mevcut güç: 12kW ⁄ 20kW ⁄ 30kW;

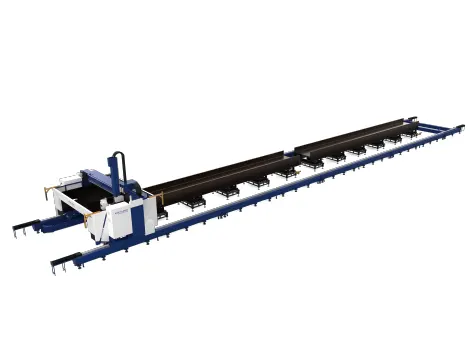

• Yüklemek, kesmek ve yüklemek için bütün H-çelik 12 metre kadar destekler.



Yüksek kaliteli Sonuçlar



Tradicionali Kesin Teknolojisini çevirin

Kopyalar düzgün ve ekleme veya düzenleme gerekmez.

Kesin, içki kesmek, kilitleme kenarı kesmek, küçük delikleri bir makinede yapabilir.

Yüksek üretimlilik

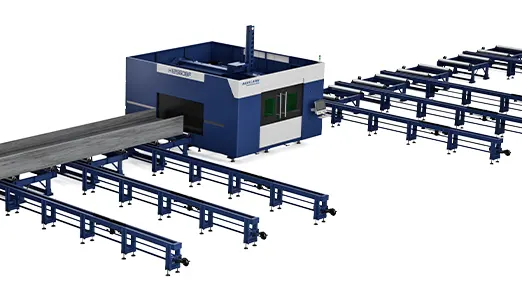

İki operasyon pozisyonu tasarımına teşekkürler, İş İstasyonu-1'de keserken İş İstasyonu-2 yükleyebilir ve yükleyebilir.



Fleksible Cutting



Yapısal çelik ve tabak kesmesiyle karşılaştırılmış, farklı üretim ihtiyaçlarını uygulamak için tasarlanmıştır.



Çoklu Keç Modları



• Bevel kesmek 5-Axis Laser Cutting;

• Çoklu bölge kesmesi mümkün.

Bölüm kapasitesi
Tehnik Veri Örneği
* Sadece referans için, tüm veriler gerçek teknik belgelere uygulanır.

H Beams Laser Cutter

Keçim alanı (H Beam)

Keçim alanı (Tablo Metal)

Yüklenme uzunluğu

Bevel kesiş açı

X, Y eksi pozisyon doğruluğu

Yerleştirme doğruluğunu tekrar et

A, B eksi pozisyon doğruluğu

Max. X, Y aksi pozisyon hızı

1250mm×600mm

26000mm×2500mm

12000mm

0-45°

±0.08mm

±0.08mm

±0.1°

40m/min
