SL Serisi
Yarı otomatik İşlemi/İşlemi & Kost Kaydedimleri/Kullanıcı dostu Kontrol/Tümleşik CNC Sistemi
SL Serisi Tehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Görüntü

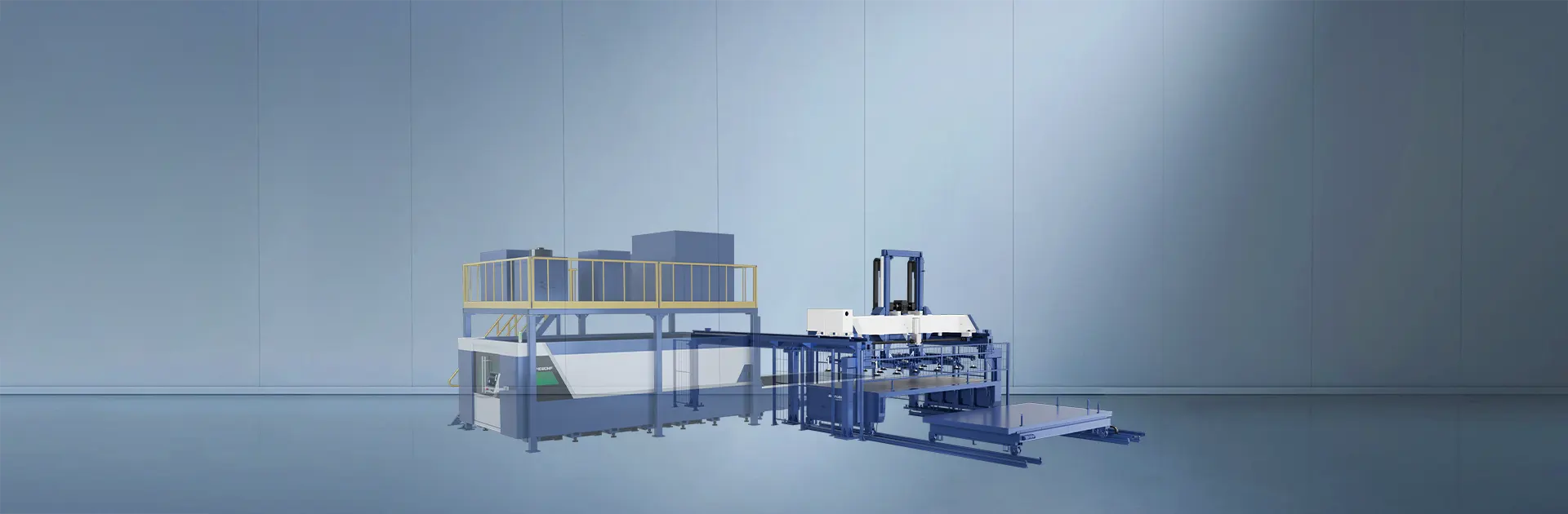

SL Yarı-Otomatik Yükleme Birimi - Etkileyici üretim için Tümleşik CNC Sistemi
SL serisi yarı otomatik birimi yükleme/yükleme kontrollerini, otomatik besleme, CNC kesme ve materyal yönetimi integre eder. Yarı otomatik programlama ile kesme çalışma akışlarını, etkileşimliliğini artırmak, çalışma ve maliyetleri kesmek ve kullanıcı dostu operasyonu korumasına rağmen sağlayacak.

Sistem Özellikleri


• Tam otomatik yükleme çarşafları metaller, en yükleme boyutluğu 40mm kadar ulaşır.



•Vakuum yükleme sistemi görev yönetimi ve yönetimi için üretim sistemleri ile bağlantı.



• Laser otomatik çözüm, programlama, materyal aktarım ve makinelerin dahil sıra işleme akışlarını otomatik eder.

Ana parçalar


Tek makine besleme makinesi genellikle süzgür materyal kamyonetten oluşur, büyük ana çerçevesinden, çamur, besleme cihazından, sıralama araba kombinasyonundan ve kontrol sisteminden oluşur.

Gantry


Ana çerçevesinin bütün komponentleri profiller kullanarak karıştırılır ve süreç karıştırıyor → zor makineler → vibresyon yaşlanması → kesin makineler, bu durum, karıştırma ve işleme yüzünden neden olan stresini etkili olarak çözer ve yüksek ana çerçevesinin stabiliyetini geliştirir. Köprü ışığı, çarpışma ışığına taşınması için güzel bir düz rehber yüzeyi var.

Truss



Çarpçılık kısmı genellikle doğruluk, iletişim mekanizması, rehber cihazı, taşıma ve diğer parçalardan oluşur. İki servo motoru var, birisi kısayol ışığını ilerlemek için ve arkaya doğru ilerlemek için sürüyor, diğeri de materyal tepsi mekanizmasını yukarı ve aşağı taşımak için sürüyor. Görüntüde gösterdiği gibi, kamera taşımaları üzerinden yüksek çerçevesinde yatay şekilde hareket ediyor.

Vakuum Suction Cup Feeding Device



Yemek mekanizması, doğru yol iletişim sistemleri ve vakuum süpürücü bardakları ile karışmış ana çerçevesi oluşturuyor. Her bardak, hızlı, kesin almak için tahta boyutlarına uyum sağlayan solenoid vadileri tarafından bağımsız olarak kontrol ediliyor. Güvenlik özellikleri (seyahat sınırı sensörleri ve çatışma karşı cihazlar) güvenli kaldırma operasyonlarını sağlar.



Zehirli Materiyal Kamyonu


Otomatik toplama çizgi sistemi, yola otomatik olarak hareket edebilen 4T ham materyal kamyonu ile ekipmektedir, materyal yüklemesini sağlayarak.



•When making raw material trucks, replace the material warehouse and achieve automatic feeding of materials to the production line in a low-cost manner

•When making a sorting truck, it can collect workpieces and waste materials in a centralized way, and the production department of the centralized sorting and single sheet sorting workshop can flexibly plan.
Bölüm kapasitesi
12 mm Açık Çelik
12 mm Açık Çelik
12 mm Açık Çelik
12 mm Açık Çelik
Tehnik Veri Örneği
* Sadece referans için, tüm veriler gerçek teknik belgelere uygulanır.

SL Serisi

Hızlık (birimi yükleme)

Hoist Hızlığı (yükleme birimi)

Maksimum yüklenme format ı

Maksimum yük (sıralama arabası)

Hızlık (sıralama arabası)

Max kilo

60m/min

8m/min

3000*1500*40

4t

20m/min

1400 kg

60m/min

8m/min

4000*2000*40

4t

20m/min

2500 kg;
