HF 50 seri
Üst Düzey Lazer Kesim Makinesi 3015 ⁄ 4020 ⁄ 4025 Mevcut güç: 6 kW ⁄ 12 kW ⁄ 20 kW ⁄ 30 kW ⁄ 40 kW ⁄ 50 kW
HF 50 seri SeçenekselTehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Görüntü

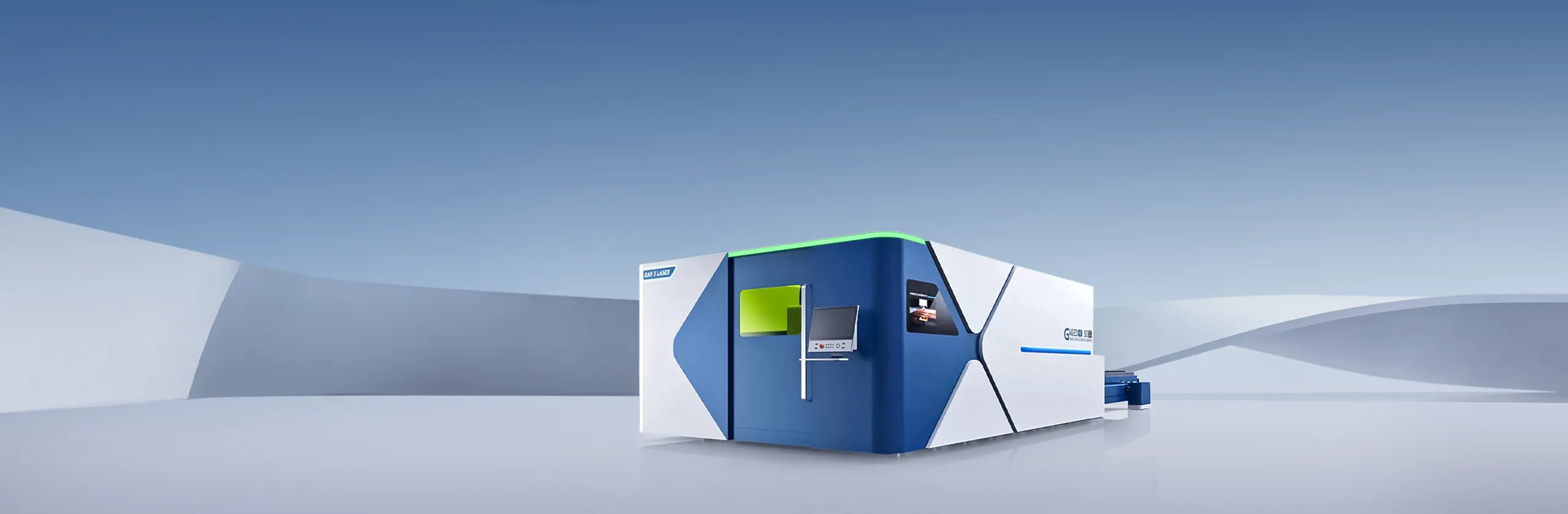

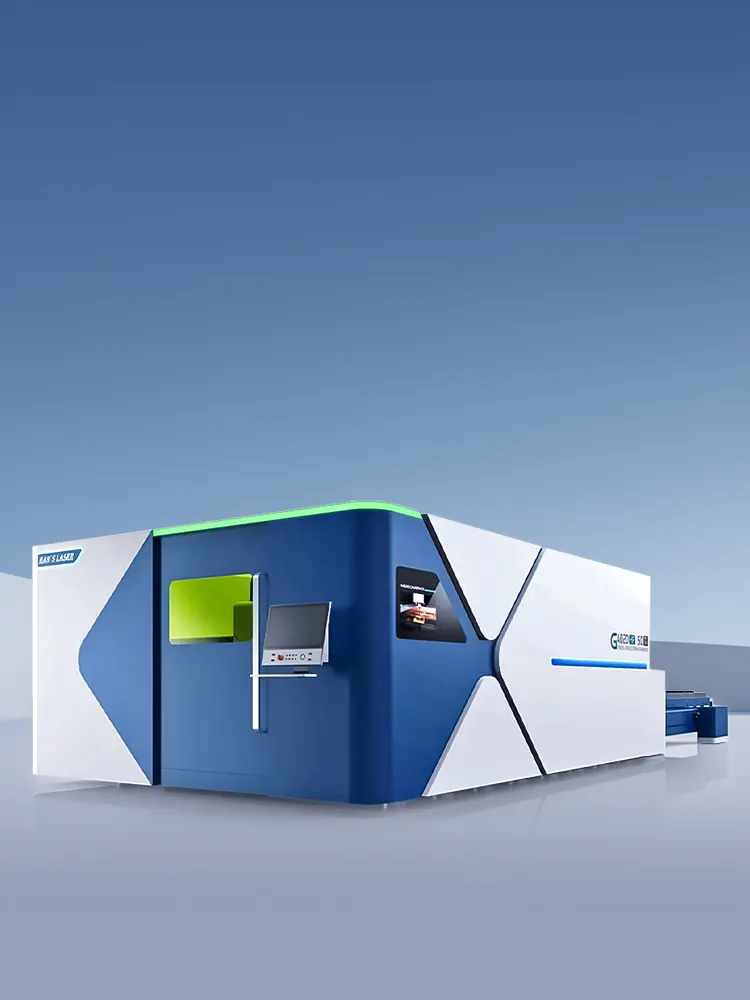

Daha Fazla Parça Üretimi ve Yüksek Parça Kalitesi Sunan Üst Düzey Lazer Kesim Makinesi
Üst düzey ürün HF 50, Rexroth kontrol sistemi, doğrusal tahrik sistemi ve entegre ölçüm sistemli yüksek hassasiyetli doğrusal kılavuz ile donatılmıştır. Tek eksenin maksimum hızı 300 mm/dak'ya, maksimum ivmelenmesi ise 5 g'ye ulaşabilir. Konumlandırma hassasiyeti 0.01 mm'ye ve tekrarlanabilirlik 0.005 mm'ye ulaşabilir.

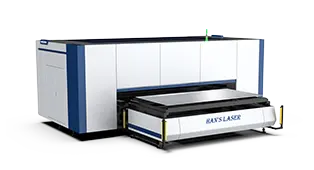

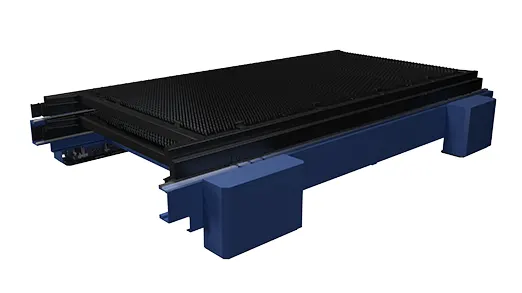

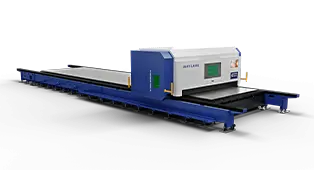

Kalın Malzemeler için Ağır Yük Kapasitesi

Senkron kaldırma hassasiyeti ±%1'e ulaşabilir.

● İki tabla aynı anda kesme alanından çıkabilir;
● Tabla üzerindeki yükleme ve boşaltma diğerini etkilemez;
● Makine içindeki işi kolayca sürdürür, sacların hızlı ve güvenli bir şekilde yüklenmesini ve boşaltılmasını sağlar;
● Diğer tabla yükleme veya boşaltma yaparken iyi bir kesim kalitesi sağlar;

Uzun Vadeli Güvenilirlik

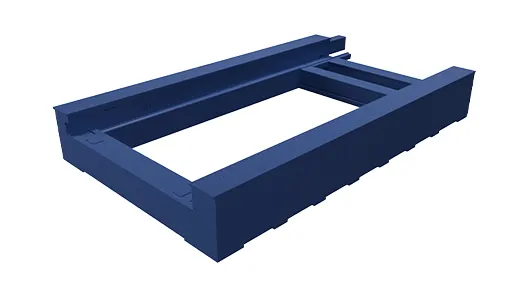

Yeni içi boş yapı

● Yüksek güçte ısı deformasyonu riskini ortadan kaldırır;
● İsteğe bağlı olarak konveyör, HF50'ye kolayca eklenebilir;
● 50 kW'a kadar lazer gücüne uygundur;
● Makine yatağı ve çalışma tezgahı ayrıdır;

● Makinenin uzun vadeli stabilitesini sağlar.

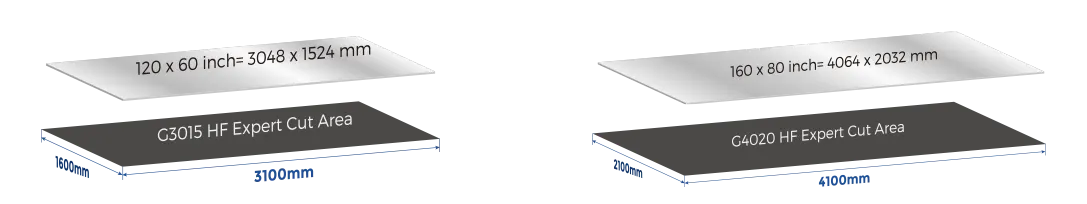

Daha Geniş Kesim Alanı

Arttırılmış kesim alanı, "inç" boyutunda AS (Amerikan standardı) levha kesebilme olanağı sunar.

Daha Fazla Parça Çıkışı

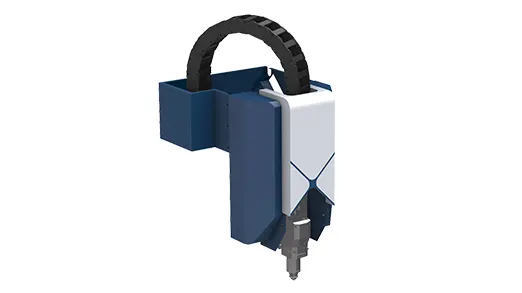

Otomatik yağlama cihazlı lineer tahrik sistemine sahip yeni Z ekseni. Entegre ölçüm sistemi ve ayar bloklarıyla donatılmış lineer kılavuz, daha hızlı konumlandırma ve daha yüksek ivmelenme, daha uzun servis ömrü ve daha yüksek kesme hassasiyeti.

Yüksek Dinamik Patentli Tasarım

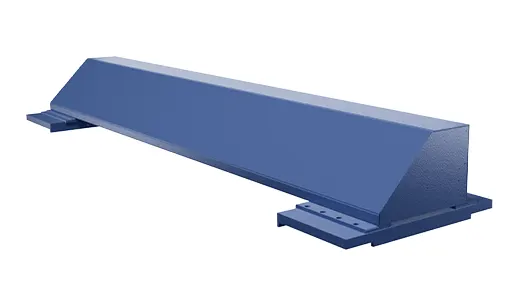

Kendinden ayarlı esnek gantry ile yeni gantry

● Tek eksenin maksimum hızı 300 mm/dak'ya ulaşabilir;
● Maksimum ivme 5 g'ye ulaşabilir;
● Konumlandırma hassasiyeti 0.01 g'ye ulaşabilir;

● Tekrarlanabilirlik 0,005 mm'ye ulaşabilir;

Çizilmez

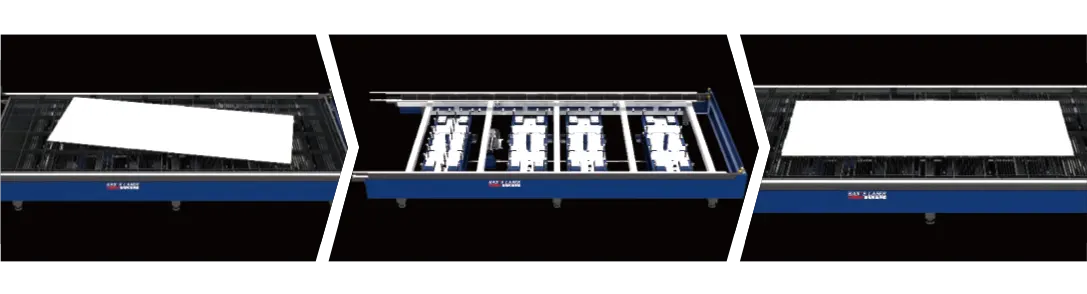

Plaka kaldırma ve ayarlama cihazı (Opsiyonel)
● Sacın alt tarafını çizilmez;

● Plakayı yüklemek ve ayarlamak kolaydır;

● Özellikle paslanmaz çelik ve alüminyum için iyi bir kesim kalitesi sağlar.

Daha Düşük Gaz Tüketimi

Düşük N2 Basınçlı Kesim
Daha hızlı kesim hızı, aynı partide daha kısa kesim süresi, %67'ye kadar Gaz Tasarrufu.

Mix-M Cihazı

Han's Laser'ın patentli gaz karıştırma kabini (Opsiyonel)
Mix-M proses fonksiyonu: 20 kW veya daha yüksek güçlü bir lazerle donatılmış olup, 10~40 mm karbon çeliğinin hızlı kesimi için uygundur. Geleneksel orta ve kalın sac kesme kesitleri ve köşe cüruf sarkması sorununu çözer, iş parçasının üst ve alt konikliğini ve pürüzlülüğünü etkili bir şekilde iyileştirerek işleme verimliliğini ve iş parçası doğruluğunu büyük ölçüde artırır.

Seçeneksel

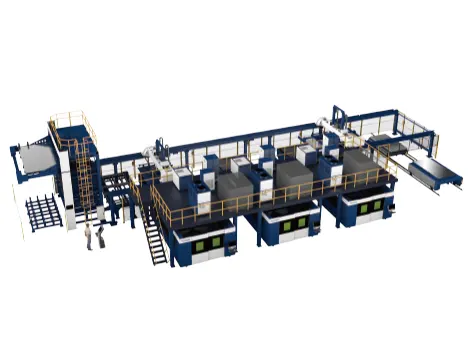

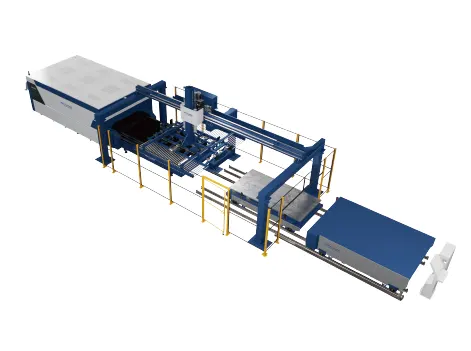

Otomasyon Çözümleri
Otomasyon Çözümleri
Otomasyon Çözümleri
Güçlü teknik destek ve geniş proje deneyimimizle, müşteri ihtiyaçlarına göre çeşitli otomasyon çözümleri sunuyoruz.
Otomasyon Çözümleri
Güçlü teknik destek ve geniş proje deneyimimizle, müşteri ihtiyaçlarına göre çeşitli otomasyon çözümleri sunuyoruz.
Bölüm kapasitesi
Tehnik Veri Örneği
* Sadece referans için, tüm veriler gerçek teknik belgelere uygulanır.

HF 50 seri

Çalışma Alanı [mm]

Maksimum Eksen Konumlandırma Hızı (X/Y)

Maksimum İvmelenme

Hassasiyet

Tekrarlanabilirlik

Maksimum Sac Ağırlığı

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150kg/table

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840kg/table

4100mmx2600mm

300m/min

5g

0.01mm

0.005m/min

4680kg/table
