WD seri
Yüksek Verimli 3D 5 Eksenli Lazer Kesim Makinesi 3015 ⁄ 3122 ⁄ 4025 Mevcut Güç: 3000 W ⁄ 4000 W ⁄ 6000 W
WD seri Tehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Görüntü

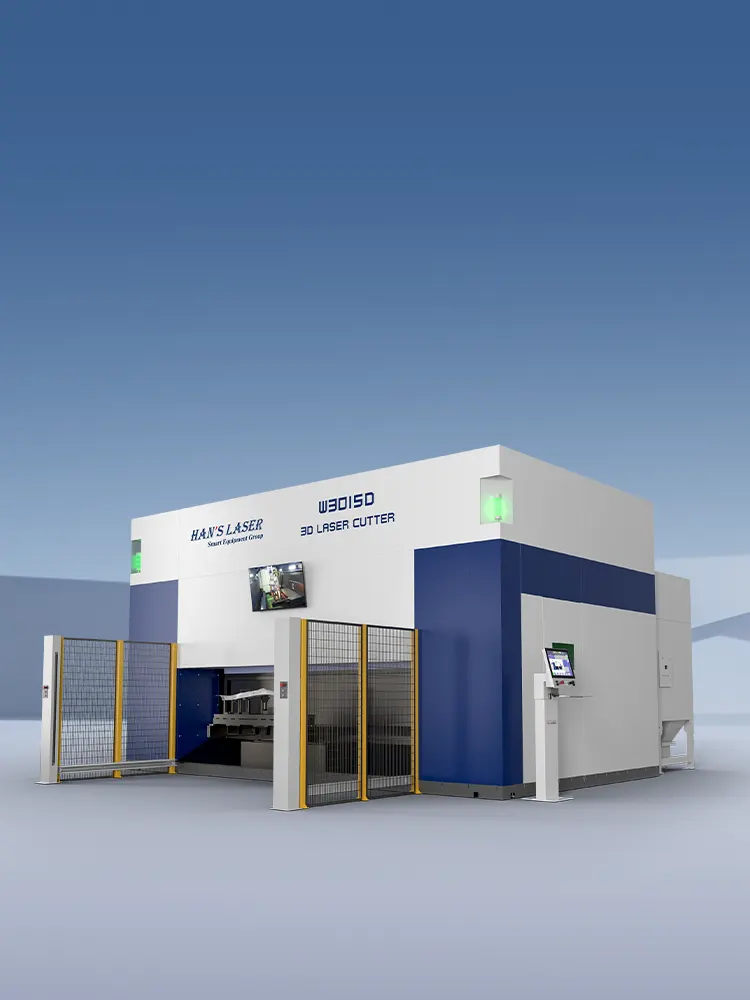

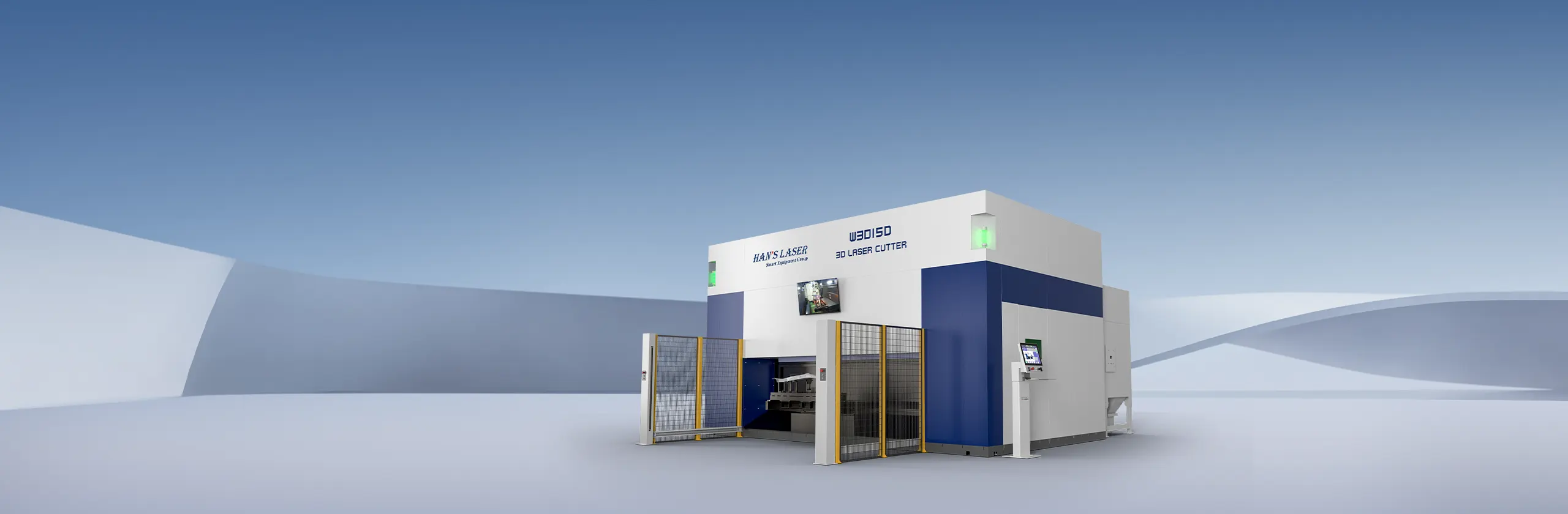

SICAK ŞEKİLLENDİRİLMİŞ BİLEŞENLER için Yüksek Verimli 3D 5 Eksenli Lazer Kesim Makinesi
WD serisi, gantry kiriş hareketli yapıya sahip, yüksek hızlı, 3 boyutlu, 5 eksenli bir lazer kesim makinesidir. Termoformlu 3 boyutlu parçaların ve yüksek verimlilik gerektiren 3 boyutlu iş parçalarının lazer kesiminde uzmanlaşmış, üst düzey bir makinedir. Yüksek mukavemetli çelik, sıradan karbon çeliği, paslanmaz çelik, titanyum alaşımı, alüminyum alaşımı ve diğer malzemelerin kesiminde kullanılabilir.

Han'ın 3D Kesme Kafası

Küçük boyut, hafiflik ve yüksek performans:

Mükemmel çarpışma önleme performansı, A ekseni çarpışma önleme modu, 360° çarpışma önleme;
Kayma halkasının parazit önleme kabiliyetini ve kullanım stabilitesini artırmak için stabilize edilmiş elektrikli kayar halka işlemi;
Yüksek sızdırmazlık sağlayan W ekseni toz geçirmez yapı, zorlu ortamlarda lensin daha uzun ömürlü olmasını sağlar, ekipman stabilitesini artırır ve kullanım maliyetini düşürür;
Sık hareketlerde kesme kafasının stabilitesini artırmak için yüksek parazit dirençli kablolar.

Çalışma Ortamına Uygun

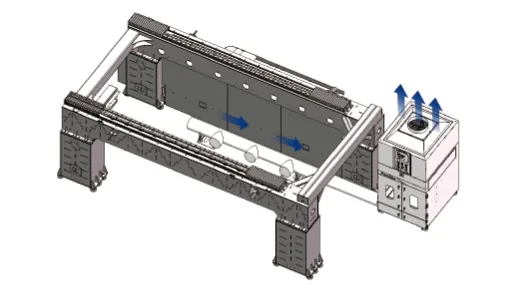

Yüksek Hacimli Toz Giderme Sistemi
Toz toplayıcı, makine muhafazasına yakın konumlandırılmıştır ve toz toplama borusu, dirençten kaçınmak için bükülmeden doğrudan makine tezgahının iç hava kanalına bağlanmıştır. Bu sayede optimum toz giderimi sağlanır. Bu sistem, makine tezgahının kritik hassas parçalarını toz kirliliğinden korur ve çalışma alanındaki kesme egzozunu ve tozu azaltarak çevre kirliliğini ve insan sağlığına verilen zararı en aza indirir.

Yüksek Stabilite

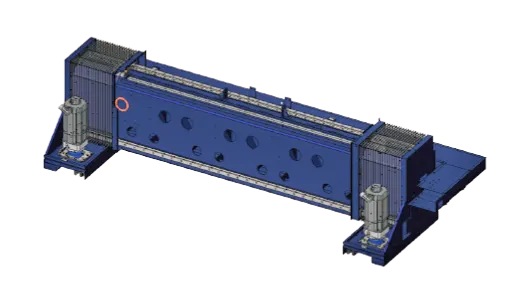

U şeklinde taban sabitleme yapısı.
Han's Laser'ın benzersiz U şeklindeki taban sabitleme yapısı sayesinde, geniş kesit alanı makine yatağının sağlamlığını ve stabilitesini sağlar.

Makine yapısının tasarımı, CAE tarafından eksiksiz analizi ve ikincil optimizasyonu, kurulum tamamlandıktan sonra titreşim frekansı, modal ve diğer statik ve dinamik performans testleri ve ekipmanın uzun süreli çalışma güvenilirliğini sağlamak için 72 saatlik sürekli çalışma testi gerçekleştirildi.

Son Derece Hızlı

Hareketli parçaların dinamik performansını iyileştirmek için artırılmış rijitlik ve mukavemete sahip hafif kirişler;

Şanzıman parçalarını kirlenmeye karşı korumak için toz kapağının etrafına sızdırmazlık plakaları eklenmiştir.

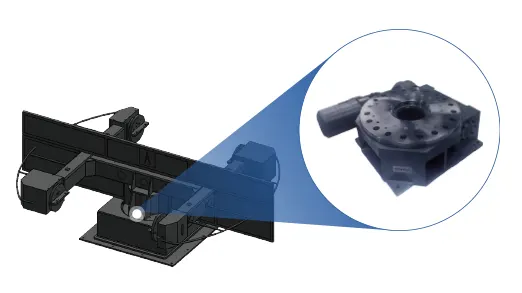

Dubleks Döner Tabla

Dönerek değiştirilebilir, Yüksek verimli çalışma

Tablanın alçaltma alanındaki emniyet ızgarası operatörün güvenliğini sağlar;

Kelepçelerin düzgün bir şekilde bağlanabilmesini sağlamak için Hava Hattı Bağlantı Bloğu ve Havacılık Konnektörü ile donatılmıştır.

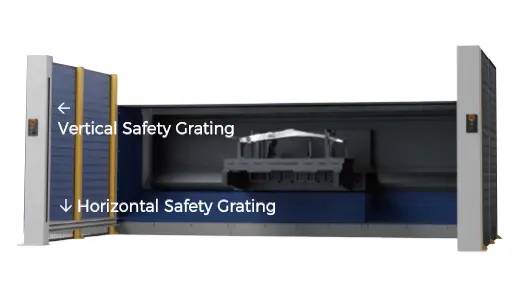

Çift Güvenlik Koruması

Çalışanların çalışma güvenliğini sağlayın
İş parçalarının yüklenmesi ve boşaltılması sırasında personelin güvenliğini sağlamak için güvenlik korkuluğu ve güvenlik ızgarası ile donatılmıştır.

Mükemmel Kenar Kontrol İşlemleri

Çapaksız Köşe Kesme Fonksiyonu
Lazer gücü hız değişimini takip eder, köşe kesme işleminin daha iyi kontrolü sayesinde köşe kesme kenarına neredeyse çapaksız ulaşır!

Bölüm kapasitesi
Teknik Veri Örneği
* Sadece referans amaçlıdır, tüm veriler gerçek teknik belgelere tabidir.

WD Serisi

Lazer Kaynak Gücü

X ekseni güzergahı

Y ekseni güzergahı

Z ekseni güzergahı

Tek eksen hızı

ivmelenme

Konum hassasiyeti

Tekrarlanan konum hassasiyeti

Dönme ekseni C ekseni

Salınım ekseni A ekseni

CNC kontrol sistemi

Kesme kafası

Tezgah

Tezgah değişim zamanı

3000w ⁄ 4000w ⁄ 6000w (isteğe bağlı)

3000mm

1500mm

650mm

100m/dak (X ekseni 120m/dak'ya ulaşabilir)

1.0g (1.2g'a ulaşabilir)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han'ın en yeni kesme kafası

Dönme çift istasyonlu çalışma tezgahı

2.5s

3000w ⁄ 4000w ⁄ 6000w (isteğe bağlı)

3100mm

2200mm

650mm

100m/dak (X ekseni 120m/dak'ya ulaşabilir)

1.0g (1.2g'a ulaşabilir)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han'ın en yeni kesme kafası

Dönme çift istasyonlu çalışma tezgahı

4.5s

3000w ⁄ 4000w ⁄ 6000w (isteğe bağlı)

4000mm

2500mm

650mm

100m/dak (X ekseni 120m/dak'ya ulaşabilir)

1.0g (1.2g'a ulaşabilir)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han'ın en yeni kesme kafası

Dönme çift istasyonlu çalışma tezgahı

5.5s
