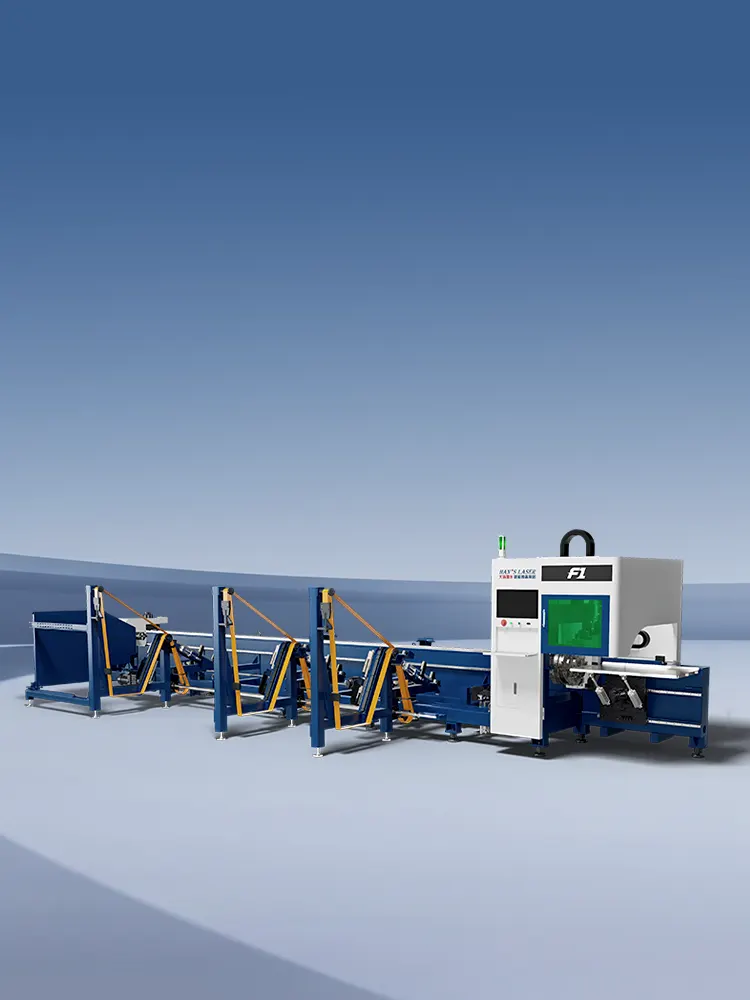

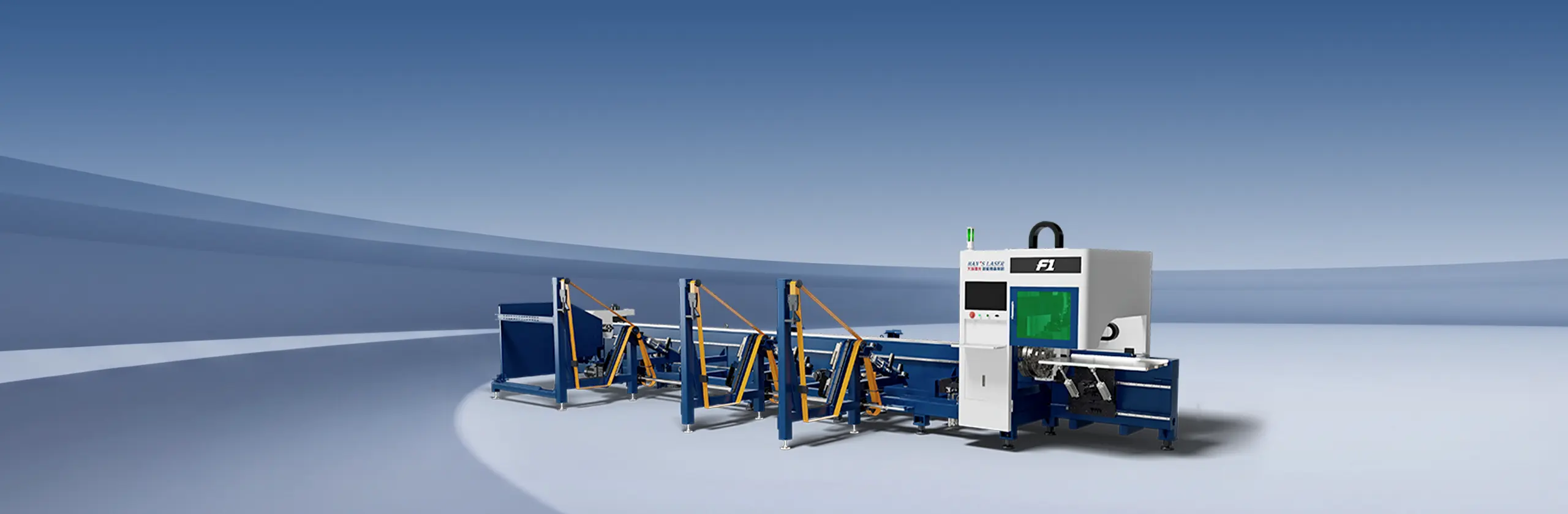

F1 Series
Yüksek Hızlı Küçük Çaplı Boru Kesimi Ayna Hızı 150/dak Maks. İvme 1,5G Maks. Hareket Hızı 150 dev/dak
F1 Series İsteğe bağlıTehnik Veri Örneği
Yüklemek veya bize iletişim kurmak için doldur
Genel Bakış
Küçük Boru Kesimi İçin Tasarlanmıştır
10 ila 120 mm arası yuvarlak ve kare borularla tam uyumludur. Köşebent ve kanal çeliği gibi profilleri verimli bir şekilde işler. Malzeme ve kalınlığa bağlı olarak optimum kesme gazı seçimi için hava, oksijen ve nitrojen arasında tek tuşla geçişi destekler.

Otomatik Yükleme

Standart Tam Otomatik Yükleme Sistemi:

Tam otomasyonla donatılmış olan bu sistem, seri üretimde tam süreç otomasyonu sağlar. Malzeme değişimi sadece 12 saniyede tamamlanabilir, bu da verimliliği büyük ölçüde artırır!

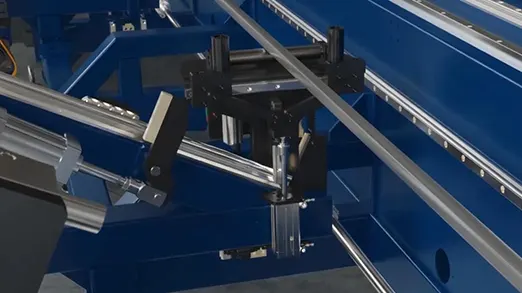

Yüzer Destek

Han'ın patentli servo destekli yüzer destek sistemi ve doğrudan motor tahrik tasarımı ile donatılmış olan bu ürün, dikdörtgen ve kare boruların bükülmesini önler. Servo destekli merkezleme cihazı da içererek yüksek hassasiyetli işleme sağlar .

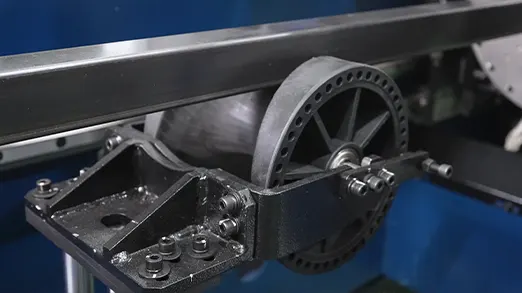

Değişken Çaplı Tekerlek Desteği

Değişken çaplı tekerlekleri yüzer desteklerle birleştirerek, farklı boru boyutlarında sarkma ve titreşim önleme gibi karmaşık sorunları çözer .

Kırbaçlama Önleyici Destek

Sarkma ve Hizalama Düzeltici Cihaz: Küçük tüp yükleme sırasında oluşan stabilite sorunlarını ve uzunluk ölçümünden sonra oluşan tutarsızlıkları giderir .

Kısa Kuyruk Kesimi

Kısa hurda işleme için silindir aşırı hareketi, malzeme israfını ve üretim maliyetlerini etkili bir şekilde azaltır. Kısa hurda modu, çeşitli hurda işleme koşullarına uyum sağlamak için birden fazla seçenek sunar .

40GP Konteyner Taşımacılığı

Yurtdışı sevkiyatlar için standart konfigürasyon, 40GP konteynere mükemmel şekilde sığarak basit, verimli ve kullanışlı bir taşıma sağlar.
İhracat özellikli modeller, isteğe bağlı olarak koruyucu bariyerler, toz emme sistemleri, güvenlik ışık perdeleri ve daha fazlasını içeren güvenlik özellikleriyle donatılabilir.

İsteğe bağlı

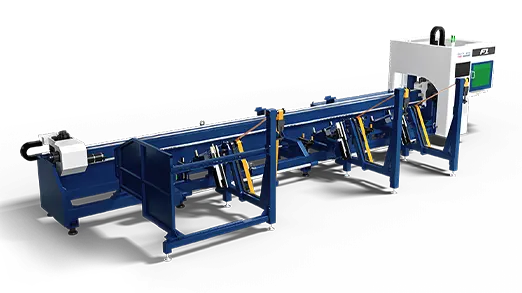

Yarı otomatik yükleme
Simetrik Yerleşim
Dikiş çizgisi tanıma
Karşıt Plaka Sıkıştırma Cihazı
Yarı otomatik yükleme
Yarı otomatik yükleme opsiyoneldir ve yükleme esnekliğini artırır.
Simetrik Yerleşim
Modüler tasarımı sayesinde kolay kurulum, rahat kaldırma ve taşıma imkanı sunar ve hızlı üretim başlangıcı için hızlı devreye alma özelliğine sahiptir. Birden fazla makine simetrik, birbirine bağlı bir düzende yerleştirilebilir, bu da bir operatörün birden fazla üniteyi yönetmesine, yerden tasarruf etmesine ve işçilik maliyetlerinden tasarruf etmesine olanak tanır.

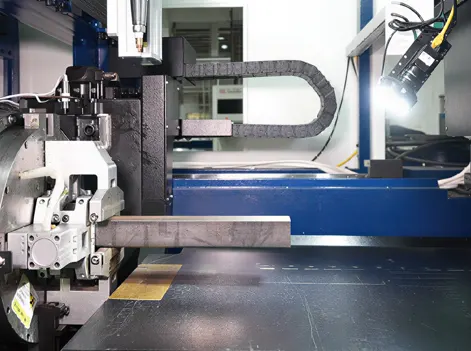

Dikiş çizgisi tanıma
Akıllı görüntü tanıma teknolojisini kullanarak kaynak dikişlerini otomatik olarak bulur ve kesme yollarını planlayarak kaynak noktalarından hassas bir şekilde kaçınır. Bu, kaynak noktalarından kesme nedeniyle boru kırılması ve deformasyonunu temelden önleyerek verimi ve genel verimliliği etkili bir şekilde artırır.
Karşıt Plaka Sıkıştırma Cihazı
Bu sayede çiziksiz ve kalıntı bırakmadan boşaltma sağlanır ve malzeme değiştirme hızı artar.
kesme örnekleri
Teknik Veri Örneği
* Bu veriler yalnızca referans amaçlıdır, gerçek teknik belgelere tabidir.

F1 Series

İşleme Aralığı (Uzunluk × Çap)

Profil İşleme Aralığı

Maksimum Y ekseni hareket hızı

Maksimum B ekseni dönüş hızı

Maksimum Hızlanma

Yükleme Uzunluğu

Boşaltma Uzunluğu

Maksimum Malzeme Ağırlığı

Makinenin Net Ağırlığı (yaklaşık)

Makine Boyutları (Uzunluk × Genişlik × Yükseklik)

6500mm x φ10-120mm 6500mm x □10-120mm

1) National Standard Equal Channel Steel: 5#-8# 2) National Standard Equal Angle Steel: 5#-8#

150m/min

150r/min

1.5G

5000-6500mm

0-1500mm

80 kg (at 6 bar air pressure)

≈4T

Approx. 10.5m x 2.8m x2.5m
