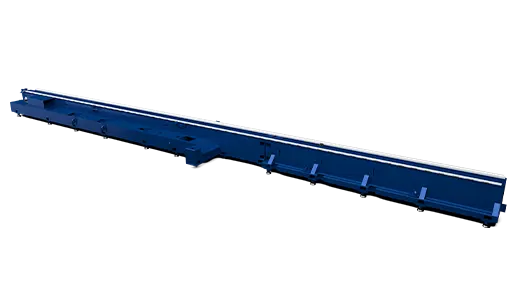

Yüksek hassasiyetli doğrusal kılavuz raylara sahip yatay konfigürasyon, sorunsuz ve verimli iletim ve sağlam yük taşıma kapasitesi sağlar.
Kirlenmeyi önlemek ve şanzıman hassasiyetini korumak için hassas şanzıman sistemiyle donatılmıştır.
İkinci ve üçüncü aynalara sahip üçlü ayna sistemi, tam strok kabiliyetine sahiptir ve büyük ve küçük borular arasında geçiş yaparken vites ayarlamalarını ortadan kaldırır.
Destek üniteleri, borunun dönme yarıçapına dinamik olarak uyum sağlar. Bağımsız servo motor kontrolü, hızlı tepki süresi ve yüksek yük kapasitesi sayesinde dengeli konumlandırma ve gelişmiş işleme hassasiyeti sağlar.

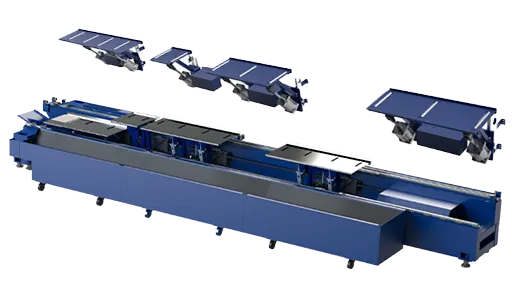

Tamponlu ve eğme-kaydırma fonksiyonlu sabit boşaltma sistemi, çeşitli iş parçalarının hassas bir şekilde tanımlanması ve hızlı bir şekilde ayrılması için görsel kılavuzlu tanıma sistemiyle donatılmıştır. Yüksek yük taşıma kapasitesine sahip 6 m yüzer boşaltma sistemi, 300 kg'ın üzerindeki boruları kolayca taşır.
Kesme başlığı, merkez aynayı geçerek diğer yönde kesebilir ve böylece gerçekten sıfır hurda elde edilerek malzeme kullanımı iyileştirilir.

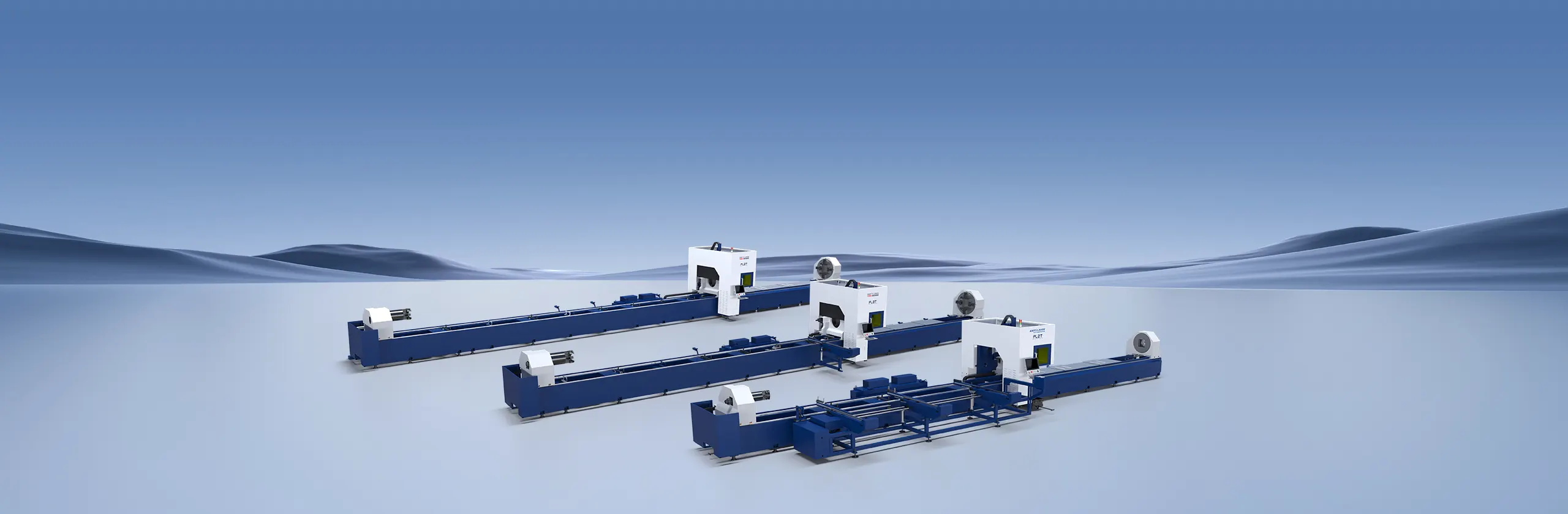

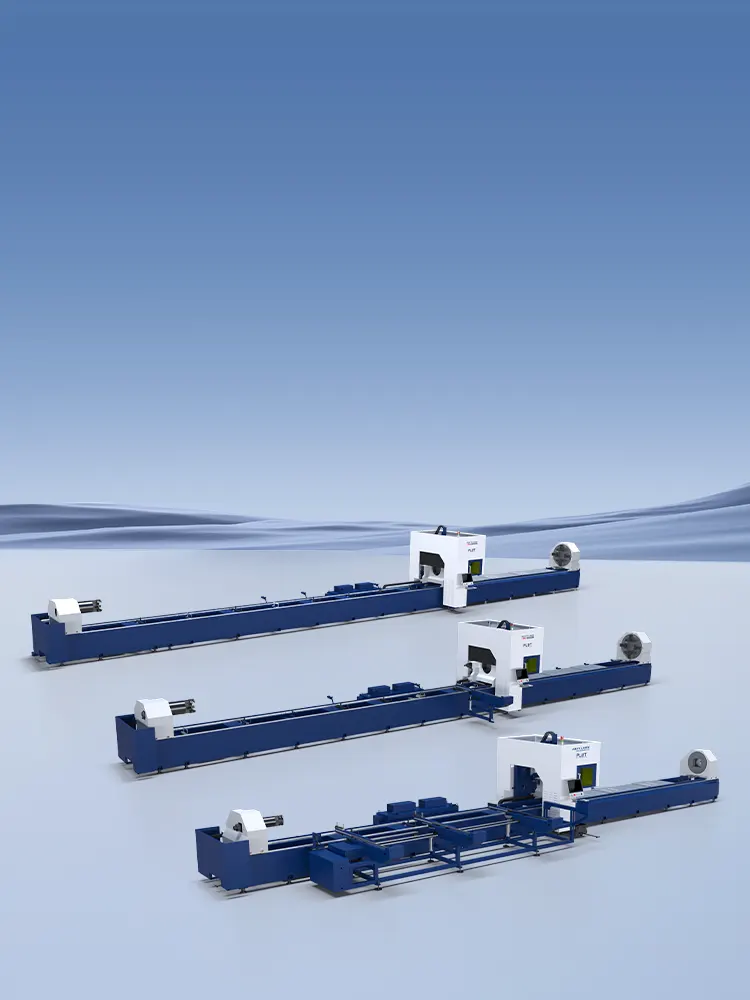

PLT Series
Yuvarlak Boru Çapı
Kare Boru Yan Uzunluğu
Konumlandırma Hassasiyeti (X/Y)
Tekrarlanabilirlik (X/Y)
Maksimum Konumlandırma Hızı (X/Y)
Maksimum Konumlandırma Hızı (A/B/C)
Maksimum Yükleme Uzunluğu
Boşaltma Uzunluğu
Maksimum Boru Ağırlığı
φ20-240mm
□20-240mm
±0.05mm/1000mm
±0.05mm
100m/min
100rpm
6200mm
0-6000mm
300kg
φ30-240mm
□30-240mm
±0.05mm/1000mm
±0.05mm
100m/min
100rpm
9200mm
0-9000mm
300kg
φ30-360mm
□30-350mm
±0.05mm/1000mm
±0.05mm
80m/min
80rpm
6200mm
0-6000mm
500kg
φ30-360mm
□30-350mm
±0.05mm/1000mm
±0.05mm
80m/min
80rpm
9200mm
0-9000mm
600kg
φ40-360mm
□40-350mm
±0.05mm/1000mm
±0.05mm
80m/min
80rpm
12200mm
0-12000mm
850kg
