Kalın Karbon Çeliği Kesmenin Zorlukları Nasıl Aşılır?
-LFC Lazer Alev Hibrit Kesim Makinesi: Teknoloji Çözümleri ve Temel Avantajlar
Kalın Karbon Çelik Kesimi Neden Giderek Daha Zor Hale Geliyor?
Üreticiler daha büyük yapılar ve daha ağır bileşenlere yöneldikçe, kalın karbon çeliğin işlenmesi; gemi inşaatı, iş makineleri ve enerji ekipmanları gibi birçok sektörde önemli bir zorluk haline gelmiştir.
Geleneksel kalın sac kesim yöntemleri başlıca alevle kesim, plazma kesim ve yüksek güçlü lazer kesimi içerir. Ancak gerçek üretim süreçlerinde her yöntemin hâlâ belirli sınırlamaları bulunmaktadır:
Alevle Kesim
Alevle kesim, kalın saclarda güçlü nüfuz etme kabiliyeti sunar, ancak kesim hızı düşüktür, ısıdan etkilenen bölge geniştir, oksidasyon ve cüruf oluşumu kolaydır; kesit kalitesi ve hassasiyet sınırlıdır.
Plazma Kesim
Plazma kesimin verimliliği nispeten yüksektir, ancak kalın sacların işlenmesi sırasında geniş kesim aralığı, pürüzlü kesitler ve yoğun duman ile çevresel baskı gibi sorunlar ortaya çıkabilir.
Geleneksel Yüksek Güçlü Lazer Kesim
Yüksek güçlü lazer kesim, ince ve orta kalınlıktaki saclarda belirgin avantajlara sahiptir. Ancak 100 mm’yi aşan ultra kalın karbon çeliklerde kesim maliyeti, delme verimliliği ve proses kararlılığı açısından hâlâ zorluklar bulunmaktadır.
Bu nedenle kalın sacları kesebilen, kesim verimliliğini artıran, hassasiyeti koruyan ve işleme maliyetlerini kontrol eden bir çözüm elde etmek, üretim kabiliyetlerini yükselten üreticiler için temel öncelik haline gelmiştir.
Lazer Alev Hibrit Kesim Makinesi Nedir?
Lazer alev hibrit kesim makinesi, fiber lazer kesim teknolojisini alev kesim teknolojisiyle birleştiren gelişmiş bir kalın sac işleme çözümüdür.
Han’s Laser LFC Serisi Lazer Alev Hibrit Kesim Makinesi, lazer kesimin yüksek enerji yoğunluğunu alev kesimin güçlü nüfuz etme kapasitesiyle birleştirerek ağır hizmet tipi metal işleme uygulamalarında üstün performans sağlar.
Geleneksel plazma ve alev kesim proseslerinin yerine etkili şekilde kullanılabilir; üretim verimliliğini artırırken kesim kalitesini iyileştirir ve duman ile cüruf kaynaklı çevresel etkileri azaltır.
Temel Konfigürasyonlar
Doğrusal kızaklı tabla + geniş kesitli taban:
Ağır yük altında rijitliği garanti eder ve kalın sac kesimi sırasında makine titreşimini önler.
Derinlemesine özelleştirilmiş Rexroth CNC sistemi:
Kompozit kesim proses parametre kütüphanesini entegre eder ve otomatik odaklama ile dinamik gaz basıncı ayarını destekler.
Han’s Laser özel kompozit kesim kafası ve sensörleri:
Lens sıcaklığı, odak konumu ve gaz basıncını gerçek zamanlı izleyen çoklu sensör sistemlerine sahiptir; uzun süreli ve stabil çalışmayı garanti eder.
Modüler kesim platformu:
Yüksek taşıma kapasitesine sahiptir ve ağır çelik plakaların sık yüklenip boşaltıldığı çalışma ortamları için uygundur.
LFC Lazer Alev Hibrit Kesimin Geleneksel Proseslere Göre Avantajları Nelerdir?
1. Daha Güçlü Kalın Sac İşleme Kapasitesi — İnce Saclardan Ultra Kalın Saclara Kadar
Geleneksel kesim yöntemleri genellikle farklı kalınlık aralıkları için farklı makineler gerektirir. Lazer kesim, yüksek hassasiyeti nedeniyle ince saclarda tercih edilirken; alev veya plazma kesim, daha iyi nüfuz kabiliyeti nedeniyle kalın saclarda yaygın olarak kullanılır.
Tek bir kesim yöntemine bağlı kalmak yerine, LFC Serisi kalın karbon çelik uygulamalarında nüfuz performansı ile kesim hassasiyetini dengelemek için lazer destekli alev kesim teknolojisini kullanır.
0,6 mm ince saclardan 200 mm üzerindeki ultra kalın karbon çelik plakalara kadar geniş kapsamlı işleme imkânı sağlar.
Özellikle geleneksel yöntemlerle stabil şekilde işlenmesi zor olan 100 mm kalınlığındaki karbon çelik plakalar için LFC güvenilir ve sürekli üretim sağlar.
Ayrıca hassas delik kesimini destekler. Minimum delik çapı, sac kalınlığının 0,4 katına kadar ulaşabilir ve karmaşık kalın sac yapıları ile hassas parçaların gereksinimlerini karşılar.
2. Daha Yüksek Kalın Sac Kesim Verimliliği ve Daha Düşük İşleme Maliyetleri
Geleneksel alevle kalın sac kesimi sırasında üreticiler genellikle aşağıdaki zorluklarla karşılaşır:
• Uzun delme süresi
• Sınırlı kesim hızı
• Yoğun son işlem gereksinimleri
Buna karşılık, ultra kalın sacların saf lazer ile işlenmesi daha yüksek ekipman yatırımı ve işletme maliyetlerine neden olabilir.
LFC Serisi, 40 mm ve üzeri karbon çelik plakaların işleme verimliliğini etkili şekilde artıran hibrit kesim yöntemi kullanır.
Gerçek test verileri, 50–100 mm kalınlığındaki plakalar için delme süresinin yalnızca 5–15 saniye olduğunu göstermektedir. Bu durum yardımcı işçilik süresini önemli ölçüde azaltır.
Aynı güç koşullarında (örneğin 12 kW ve 20 kW), LFC Serisi; orta ve kalın karbon çeliklerde kesim kapasitesi, verimlilik ve kesim yüzeyi kalitesi açısından aynı güçteki saf lazer kesim çözümlerinden daha üstün performans gösterir.
3. Üstün Kesim Kalitesi ve Daha Az Son İşlem Gereksinimi
Kalın sac kesimi sırasında geleneksel alev kesim aşağıdaki sorunlara neden olabilir:
• Belirgin kesim eğimi
• Geniş kesim aralığı
• Kesimin alt kısmında oksidasyon ve cüruf oluşumu
• Yüksek yüzey pürüzlülüğü
LFC Serisi, lazer destekli işleme teknolojisini kullanarak kesim sürecini optimize eder ve kalın sac kesimi sırasında proses stabilitesini artırır.

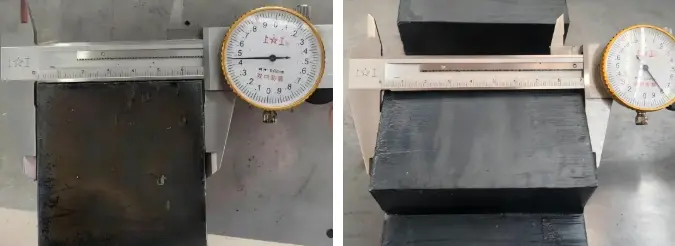

Gerçek Test Verileri:
• 40 mm karbon çelik: çift taraflı eğim ≤ 0,2 mm
• 90 mm karbon çelik: çift taraflı eğim ≤ 0,2 mm
• 120 mm karbon çelik: tek taraflı eğim ≤ 0,2 mm
Bu özellik, taşlama ve kenar düzeltme gibi ikincil işlemleri önemli ölçüde azaltarak parça tutarlılığını ve üretim verimliliğini artırır.
4. Tek Makine ile Birden Fazla Kesim Prosesinin Yerine Getirilmesi
Geleneksel üretim hatları genellikle farklı sac kalınlıklarını işlemek için farklı makineler gerektirir.
LFC Serisi, üretim gereksinimlerine göre esnek şekilde değiştirilebilen üç kesim modunu destekler.
| Kesim Modu | Kalınlık Aralığı | Tipik Uygulamalar |
|---|---|---|
| Saf Lazer Kesim Modu | Karbon çelik, paslanmaz çelik, alüminyum, bakır | İnce saclar ve yüksek hızlı hassas kesim gerektiren standart kalınlıktaki plakalar |
| Lazer Alev Hibrit Modu (Alev Destekli Kesim) | 30–120 mm karbon çelik plakalar | Orta ve kalın saclarda hassas seri üretim |
| Lazer Destekli Alev Kesim | 120–200 mm+ ultra kalın karbon çelik plakalar | Ön ısıtma olmadan ultra kalın sac işleme |
Üç entegre kesim modu sayesinde tek bir LFC makinesi geniş bir üretim gereksinimi aralığını karşılayabilir; ekipman yatırımını ve fabrika alanı ihtiyacını azaltmaya yardımcı olur.
5. Daha Yüksek Kaynak Verimliliği İçin Entegre Pah Kesimi
Geleneksel kalın sac işleme genellikle birden fazla aşama gerektirir:
Kesim → Pah işleme → Kenar düzeltme → Kaynak
LFC Serisi, tek geçişte A, V, X, Y ve K gibi yaygın pah türlerini oluşturabilen pah kesim fonksiyonunu destekler.
Y ve K tipi pahlar, homojen kök derinliği sağlayabilir ve geleneksel çok aşamalı işlemi (kesim, frezeleme ve diğer işlemleri içeren) tek geçişli bir operasyona dönüştürür.
Temel avantajlar arasında kesim sonrası ikincil işlemlerin azalması, kaynak öncesi hazırlık süresinin kısalması ve seri üretimde daha tutarlı sonuçlar elde edilmesi bulunur.
6. Ağır Hizmet Tipi Sürekli İşleme İçin Yüksek Rijitlikli Yapı
Kalın sac kesimi yalnızca güçlü kesim kapasitesi değil, aynı zamanda uzun süreli makine stabilitesi gerektirir.
LFC Serisi aşağıdaki özelliklere sahiptir:
• Yüksek rijitlikli geniş kesitli doğrusal kızak tabanı
• Yüksek mukavemetli ekstrüzyon alüminyum kiriş
• Adaptif bağlantı yapısı
• Modüler ağır hizmet tipi kesim platformu
Yüksek yük kapasitesi ve güçlü taşıma kabiliyeti sayesinde bu özellikler, yüksek hızlı kesim ve ağır yük operasyonları sırasında ekipmanın hareket hassasiyetini garanti eder. Ayrıca geniş çalışma alanlarında uzun süreli stabil çalışma sağlar.
Tipik Uygulamalar ve Endüstri Çözümleri
Gemi İnşaatı:
Gövde yapısal parçalarının işlenmesinde kullanılır; orta ve kalın sacların kesiminde hassasiyet ve montaj kalite gereksinimlerini karşılar.
Rüzgar Enerjisi Üretimi:
Kule flanşları gibi kalın sac parçalarının işlenmesi için uygundur; uzun süreli ve stabil seri üretim gerektiren uygulamalarda kullanılır.
İnşaat Makineleri:
Ekskavatör bomları ve yapısal parçalar gibi genellikle düzensiz delikler ve pah işlemleri içeren bileşenlerin üretimi için uygundur.
Kömür Madenciliği Makineleri:
Hidrolik destekler gibi büyük hacimli ultra kalın sac kesimi gerektiren ve maliyet hassasiyeti yüksek ağır hizmet parçalarının üretiminde kullanılır.
Sıkça Sorulan Sorular (SSS)
S1: Lazer-Alev hibrit kesim ile saf yüksek güçlü lazer kesim arasındaki fark nedir?
C: Saf lazer kesim, özellikle ince ve orta kalınlıktaki saclarda olmak üzere birçok uygulama için uygundur. Ancak sac kalınlığı arttığında üreticilerin delme süresi, işletme maliyetleri ve proses stabilitesi gibi faktörleri dikkate alması gerekir.
S2: LFC lazer-alev hibrit kesim makinesi ne kadar kalın karbon çeliği kesebilir?
C: LFC Serisi, 0,6 mm ince saclardan 200 mm’nin üzerindeki ultra kalın plakalara kadar karbon çeliği işleyebilir.
Ayrıca 100 mm kalınlığındaki karbon çelik plakalar gibi zorlu kalın sac uygulamalarında da stabil ve sürekli üretim sağlayabilir.
S3: Geleneksel plazma kesime kıyasla bu yöntem hangi çevresel iyileştirmeleri sağlar?
C: Kesim dumanı azaltılır (yoğun enerji kullanımı ve minimum cüruf oluşumu sayesinde). Ayrıca makine, emisyonları en aza indirmek için toz emme kanalı ve filtreleme sistemi ile donatılmıştır.
S4: Lazer-alev hibrit kesimin geleneksel alev kesime göre avantajları nelerdir?
C: Geleneksel alev kesim ile karşılaştırıldığında lazer-alev hibrit kesim aşağıdaki avantajları sunar:
• Daha iyi kesim yüzeyi kalitesi
• Daha küçük kesim eğimi
• Daha az oksidasyon ve cüruf oluşumu
• Daha düşük son işlem gereksinimi
S5: Kalın sac kesiminde pah kesim fonksiyonu neden gereklidir?
C: Tek aşamalı pah kesimi, sonraki işleme adımlarını azaltır ve kaynak ile montaj verimliliğini artırır. Bu nedenle özellikle büyük ölçekli çelik konstrüksiyonlar ve ağır ekipman üretimi için uygundur.
